Pemanfaatan Energi Tidal Sebagai Pembangkit Listrik Tenaga Arus Laut (PLTAL)

Pada umumnya PLTA ialah pembangkit listrik yang energi penggerak utamanya bersumber dari air yang dibuat sedemikian rupa sehingga mampu menggerakkan turbin. PLTA merupakan jenis pembangkit sumber energi terbarukan dan tanpa menimbulkan emisi. Tetapi untuk skala besar masih banyak masalah-masalah yang harus dihadapi dari pengembangan PLTA ini. Permasalahan yang sering timbul adalah besarnya biaya untuk pembangunan dan pemeliharaan PLTA, kebutuhan lahan yang sangat luas, dan efek samping yang diakibatkan terhadap lingkungan juga menjadi kendala. Karena alasan tersebut, akhir-akhir ini banyak yang mengembangkan alternatif teknologi baru sistem pembangkit listrik yang menggunakan tenaga air untuk mengahasilkan enegi listrik, salah satunya adalah Pembangkit Listrik Tenaga Arus Sungai atau Laut. Laut memiliki potensi yang besar, yaitu untuk ikan, tanaman laut, harta karun, dan masih banyak lagi. Kini kita pun mengetahui bahwa laut mengandung potensi sebagai salah satu sumber energi terbarukan dan berkat kemajuan teknologi potensi tersebut dapat diwujudkan.

Arus sungai mempunyai kelebihan dibandingkan dengan angin ataupun matahari yang cenderung lebih dipengaruhi oleh cuaca, sementara arus sungai mempunyai aliran yang tetap dan tidak banyak mengalami perubahan hingga ratusan tahun. Selain itu, air mempunyai berat jenis yang lebih besar dibandingkan dengan udara, dan hal itu berarti bahwa potensi energi yang bisa dihasilkan 321.800 km sungai-sungai besar di dunia lebih besar dibandingkan dengan energi yang bersumber dari angin. Berbeda dengan arus sungai, arus laut juga mempunyai kandungan energi yang bisa dimanfaatkan sebagai energi terbarukan. Namun arus laut cenderung mengalami perputaran atau biasa disebut juga arus putar sehingga cenderung pula untuk merusak. Pada selat, teluk dan tempat-tempat lainnya dimana arus laut mengalami penyempitan berupa bottle neck, arus laut akan sangat kuat sehingga sangat potensial untuk dimanfaatkan energinya.

Kebutuhan akan energi listrik di Indonesia terus meningkat hingga sebesar 7 % per tahun. Terbatasnya ketersedian energi fosil sebagai sumber energi utama pembangkit-pembangkit di Indonesia. Geografis Indonesia 63% wilayahnya terdiri dari laut menyimpan banyak potensi energi alternatif, khususnya energi tidal.

Energi tidal atau energi pasang surut barangkali kurang begitu dikenal dibandingkan dengan energi samudera yang lain seperti energi ombak (wave energy). Jika dibandingkan dengan energi angin dan surya, energi tidal memiliki sejumlah keunggulan antara lain: memiliki aliran energi yang lebih pasti/mudah diprediksi, lebih hemat ruang dan tidak membutuhkan teknologi konversi yang rumit. Kelemahan energi ini diantaranya adalah membutuhkan alat konversi yang handal yang mampu bertahan dengan kondisi lingkungan laut yang keras yang disebabkan antara lain oleh tingginya tingkat korosi dan kuatnya arus laut.

Pasang surut menggerakkan air dalam jumlah besar setiap harinya dan pemanfaatannya dapat menghasilkan energi dalam jumlah yang cukup besar. Dalam sehari bisa terjadi hingga dua kali siklus pasang surut. Oleh karena waktu siklus bisa diperkirakan (kurang lebih setiap 12,5 jam sekali), suplai listriknya pun relatif lebih dapat diandalkan daripada pembangkit listrik bertenaga ombak. Pada dasarnya ada dua metodologi untuk memanfaatkan energi pasang surut:

Gambar 1 Ombak masuk ke dalam muara sungai ketika terjadi pasang naik air laut.

Gambar 2 Ketika surut, air mengalir keluar dari dam menuju laut sambil memutar turbin.

1. Dam pasang surut (tidal barrages)

Cara ini serupa seperti pembangkitan listrik secara hidro-elektrik yang terdapat di dam/waduk penampungan air sungai. Hanya saja, dam yang dibangun untuk memanfaatkan siklus pasang surut jauh lebih besar daripada dam air sungai pada umumnya. Dam ini biasanya dibangun di muara sungai dimana terjadi pertemuan antara air sungai dengan air laut. Ketika ombak masuk atau keluar (terjadi pasang atau surut), air mengalir melalui terowongan yang terdapat di dam. Aliran masuk atau keluarnya ombak dapat dimanfaatkan untuk memutar turbin (Lihat gambar 3 dan 4).

Gambar 3 PLTPs La Rance, Brittany, Perancis.

Gambar atas menampilkan aliran air dari kiri ke kanan. Gambar sebelah kiri bawah menampilkan proyek dam ketika masih dalam masa konstruksi. Gambar kanan menampilkan proses perakitan turbin dan baling-balingnya. Photo credit: Popular Mechanics, December 1997.

Pembangkit listrik tenaga pasang surut (PLTPs) terbesar di dunia terdapat di muara sungai Rance di sebelah utara Perancis. Pembangkit listrik ini dibangun pada tahun 1966 dan berkapasitas 240 MW. PLTPs La Rance didesain dengan teknologi canggih dan beroperasi secara otomatis, sehingga hanya membutuhkan dua orang saja untuk pengoperasian pada akhir pekan dan malam hari. PLTPs terbesar kedua di dunia terletak di Annapolis, Nova Scotia, Kanada dengan kapasitas “hanya” 16 MW.

Kekurangan terbesar dari pembangkit listrik tenaga pasang surut adalah mereka hanya dapat menghasilkan listrik selama ombak mengalir masuk (pasang) ataupun mengalir keluar (surut), yang terjadi hanya selama kurang lebih 10 jam per harinya. Namun, karena waktu operasinya dapat diperkirakan, maka ketika PLTPs tidak aktif, dapat digunakan pembangkit listrik lainnya untuk sementara waktu hingga terjadi pasang surut lagi.

2. Turbin lepas pantai (offshore turbines)

Pilihan lainnya ialah menggunakan turbin lepas pantai yang lebih menyerupai pembangkit listrik tenaga angin versi bawah laut. Keunggulannya dibandingkan metode pertama yaitu: lebih murah biaya instalasinya, dampak lingkungan yang relatif lebih kecil daripada pembangunan dam, dan persyaratan lokasinya pun lebih mudah sehingga dapat dipasang di lebih banyak tempat.

Beberapa perusahaan yang mengembangkan teknologi turbin lepas pantai adalah: Blue Energy dari Kanada, Swan Turbines (ST) dari Inggris, dan Marine Current Turbines (MCT) dari Inggris. Gambar hasil rekaan tiga dimensi dari ketiga jenis turbin tersebut ditampilkan dalam Gambar 4.

Gambar 4 Bermacam-macam jenis turbin lepas pantai yang digerakkan oleh arus pasang surut.
Gambar sebelah kiri (1): Seagen Tidal Turbines buatan MCT. Gambar tengah (2): Tidal Stream Turbines buatan Swan Turbines. Gambar kanan atas (3): Davis Hydro Turbines dari Blue Energy. Gambar kanan bawah (4): skema komponen Davis Hydro Turbines milik Blue Energy. Picture credit: (1) marineturbines.com, (2) swanturbines.co.uk, (3) & (4) bluenergy.com.

Teknologi MCT bekerja seperti pembangkit listrik tenaga angin yang dibenamkan di bawah laut. Dua buah baling dengan diameter 15-20 meter memutar rotor yang menggerakkan generator yang terhubung kepada sebuah kotak gir (gearbox). Kedua baling tersebut dipasangkan pada sebuah sayap yang membentang horizontal dari sebuah batang silinder yang diborkan ke dasar laut. Turbin tersebut akan mampu menghasilkan 750-1500 kW per unitnya, dan dapat disusun dalam barisan-barisan sehingga menjadi ladang pembangkit listrik. Demi menjaga agar ikan dan makhluk lainnya tidak terluka oleh alat ini, kecepatan rotor diatur antara 10-20 rpm (sebagai perbandingan saja, kecepatan baling-baling kapal laut bisa berkisar hingga sepuluh kalinya).

Dibandingkan dengan MCT dan jenis turbin lainnya, desain Swan Turbines memiliki beberapa perbedaan, yaitu: baling-balingnya langsung terhubung dengan generator listrik tanpa melalui kotak gir. Ini lebih efisien dan mengurangi kemungkinan terjadinya kesalahan teknis pada alat. Perbedaan kedua yaitu, daripada melakukan pemboran turbin ke dasar laut ST menggunakan pemberat secara gravitasi (berupa balok beton) untuk menahan turbin tetap di dasar laut.

Adapun satu-satunya perbedaan mencolok dari Davis Hydro Turbines milik Blue Energy adalah poros baling-balingnya yang vertikal (vertical-axis turbines). Turbin ini juga dipasangkan di dasar laut menggunakan beton dan dapat disusun dalam satu baris bertumpuk membentuk pagar pasang surut (tidal fence) untuk mencukupi kebutuhan listrik dalam skala besar.

Berikut ini disajikan secara ringkas kelebihan dan kekurangan dari pembangkit listrik tenaga pasang surut:

Kelebihan:

• Setelah dibangun, energi pasang surut dapat diperoleh secara gratis.
• Tidak menghasilkan gas rumah kaca ataupun limbah lainnya.
• Tidak membutuhkan bahan bakar.
• Biaya operasi rendah.
• Produksi listrik stabil.
• Pasang surut air laut dapat diprediksi.
• Turbin lepas pantai memiliki biaya instalasi rendah dan tidak menimbulkan dampak lingkungan yang besar.

Kekurangan:

• Sebuah dam yang menutupi muara sungai memiliki biaya pembangunan yang sangat mahal, dan meliputi area yang sangat luas sehingga merubah ekosistem lingkungan baik ke arah hulu maupun hilir hingga berkilo-kilometer.
• Hanya dapat mensuplai energi kurang lebih 10 jam setiap harinya, ketika ombak bergerak masuk ataupun keluar.

Namun saat ini untuk menerapkan teknologi PLTAL masih dihadang kendala dana dan penelitian daerah mana yang memiliki potensi terbesar dalam penerapan teknologi tersebut, namun dapat dipastikan penggunaan energi ini menjadi salah satu alternatif yang berpotensi besar, khususnya di negara kita Indonesia yang berupa negara kepulauan.

Saat ini baru beberapa negara yang sudah melakukan penelitian secara serius dalam bidang energi tidal, diantaranya Inggris dan Norwegia. Di Norwegia, pengembangan energi ini dimotori oleh Statkraft, perusahaan pembangkit listrik terbesar di negara tersebut. Statkraft bahkan memperkirakan energi tidal akan menjadi sumber energi terbarukan yang siap masuk tahap komersial berikutnya di Norwegia setelah energi hidro dan angin. Keterlibatan perusahaan listrik besar seperti Statkraft mengindikasikan bahwa energi tidal memang layak diperhitungkan baik secara teknologi maupun ekonomis sebagai salah satu solusi pemenuhan kebutuhan energi dalam waktu dekat.

Perlu diketahui bahwa potensi energi tidal di Indonesia termasuk yang terbesar di dunia, khususnya di perairan timur Indonesia. Sekarang inilah saatnya bagi Indonesia untuk mulai menggarap energi ini. Jika bangsa kita mampu memanfaatkan dan menguasai teknologi pemanfaatan energi tidal, ada dua keuntungan yang bisa diperoleh yaitu, pertama, keuntungan pemanfaatan energi tidal sebagai solusi pemenuhan kebutuhan energi nasional dan, kedua, kita akan menjadi negara yang mampu menjual teknologi tidal yang memberikan kontribusi terhadap devisa negara. Belajar dari India yang mampu menjadi salah satu pemain teknologi turbin angin dunia (dengan produk turbin angin Suzlon), maka tujuan yang kedua bukanlah hal yang terlalu muluk untuk kita wujudkan.

Referensi :

http://majarimagazine.com/2008/01/energi-laut-2-pasang-surut/

http://haidarizmail.web.ugm.ac.id/wordpress/?p=58

http://nugrohoadi.wordpress.com/2008/05/09/energi-tidal-pasang-surut/

Teknik Tenaga Listrik

Listrik adalah suatu penemuan yang luar biasa yang ditemukan oleh Thomas Alva Edison, dimana sebagai orang pertama kali yang menemukan listrik pada tahun 1879, sekitar 120 tahun yang lalu. Listrik suatu penemuan yang fenomenal yang dapat merubah semua kehidupan dari zaman ke zaman, listrik semakin berkembang dari segi penggunaan dan penciptaannya. Beraneka macam cara untuk dapat mendapatkan listrik di zaman moderen seperti ini dan banyak bermunculan versi-versi pembangkit listrik yang ramah lingkungan dan praktis yang bisa digunakan di dalam ruang lingkup yang kecil. Listrik juga salah satu cara yang paling ekonomis, mudah dan aman untuk mengirimkan energi. Pembangkit listrik juga diantaranya seperti bahan bakar fosil (minyak, gas alam, dan batubara), hidro, panas bumi, dan nuklir diubah menjadi energi listrik.

Teknik Tenaga Listrik adalah ilmu yang mempelajari konsep dasar kelistrikan dan pemakaian alat yang asas kerjanya berdasarkan aliran elektron dalam konduktor (arus listrik). Dalam Teknik Tenaga Listrik  dikenal dua macam arus :

1. Arus searah dikenal dengan istilah DC (Direct Current)
2. Arus bolak balik dikenal sebagai AC (Alternating Current)

Dalam menghasilkan arus searah atau arus bolak balik, dikenal sistem pengadaan energi listrik sebagai berikut :

Pembangkit: Sebagai sumber energi listrik yang antara lain berupa; PLTA, PLTU, PLTN, PLTG, PLTD, dan ENERGI DARI ANGIN, SURYA, GEOTHERMAL, OMBAK, CHEMICAL,dan sebagainya .

Sebagai contoh di bawah ini merupakan macam-macam teknik pembangkit tenaga listrik:

·         Pembangkit Listrik Tenaga Tidal (PLTT)
      Teknik tenaga listrik ini sangat jarang yang memanfaatkannya, yaitu teknik pembangkit listrik tenaga tidal atau teknik tenaga listrik yang memanfaatkan pasang surutnya air laut. Jika dibandingkan dengan pembangkit listrik yang menggunakan energi angin dan surya, penggunaan energi tidal memiliki keunggulan antara lain, memiliki aliran energi yang lebih mudah diprediksi, lebih hemat ruang dan tidak membutuhkan teknologi konversi atau alat-alat yang rumit. Disamping itu pembangkit listrik tenaga tidal juga memiliki kelemahan diantaranya adalah membutuhkan alat konversi yang handal yang mampu bertahan dengan kondisi lingkungan laut yang keras yang disebabkan antara lain oleh tingginya tingkat korosi dan kuatnya arus laut. Baru beberapa negara yang yang sudah melakukan penelitian secara serius dalam energi tidal, diantaranya Inggris dan Norwegia. Masih banyak yang disediakan oleh alam untuk dimanfatkan menjadi sumbar energi untuk menghasilkan tenaga listrik baru.

·         Pembangkit Listrik Tenaga Uap (PLTU)

Pembangkit listrik jenis ini memanfaatkan bahan bakar minyak, gas alam, atau batubara untuk membangkitkan panas dan uap pada BOILER. Uap ini kemudian dipergunakan untuk memutar turbin yang dikopelkan langsung dengan sebuah generator sinkron. Uap yang telah melalui turbin kemudian menjadi uap bertekanan dan bersuhu rendah. Uap ini kemudian dilewatkan melalui kondenser yang menyerap panas uap tersebut sehingga uap tersebut berubah menjadi air yang kemudian dipompakan kembali menuju boiler.

·         Pembangkit Listrik Tenaga Gas (PLTG)

Sebagaimana halnya Pusat Listrik Tenaga Diesel, PLTG merupakan mesin dengan proses pembakaran dalam (internal combustion). Bahan baker berupa minyak atau gas alam dibakar di dalam ruang pembakar (combustor). Udara yang memasuki kompresor setelah mengalami tekanan bersama-sama dengan bahan baker disemprotkan ke ruang pembakar untuk melakukan proses pembakaran. Gas panas sebagai hasil pembakaran ini kemudian bekerja sebagai fluida yang memutar roda turbin yang terkopel dengan generator sinkron.

·         Pembangkit Listrik Tenaga Nuklir (PLTN)

Pada reactor air tekan (pressurized water reactor) terdapat dua rangkaian yang seolah-olah terpisah. Pada rangkaian pertama bahan baker uranium-235 yang diperkaya dan tersusun dalam pipa-pipa berkelompok, disundut untuk menghasilkan panas dalam reactor. Karena air dalam bejana penuh, maka tidak terjadi pembentukan uap, melainkan air menjadi panas dan bertekanan. Air panas yang bertekanan tersebut kemudian mengalir ke rangkaian kedua melalui suatu generator uap yang terbuat dari baja. Generator uap ini kemudian menghasilkan uap yang memutar turbin dan proses selanjutnya mengikuti siklus tertutup sebagaimana berlangsung pada turbin uap PLTU.

·         Pusat Listrik Tenaga Air (PLTA)

Penggunaan tenaga air mungkin merupakan bentuk konversi energi tertua yang pernah dikenal manusia. Perbedaan vertical antara batas atas dengan batas bawah bendungan di mana terletak turbin air, dikenal sebagai tinggi terjun. Tinggi terjun ini mengakibatkan air yang mengalir akan memperoleh energi kinetic yang kemudian mendesak sudu-sudu turbin. Bergantung kepada tinggi terjun dan debit air, dikenal tiga macam turbin yaitu: Pelton, Francis dan Kaplan.

Transmisi: Sebagai jaringan untuk menyalurkan energi listrik dari pembangkit ke beban atau ke jaringan distribusi (gardu-gardu listrik).

Distribusi: Sebagai jaringan yang menyalurkan energi listrik ke konsumen pemakai.

Gambar 1  Sistem Pengadaan Energi Listrik

Motor Listrik

Motor listrik merupakan sebuah perangkat elektromagnetis yang mengubah energi listrik menjadi energi mekanik. Energi mekanik ini digunakan untuk, misalnya, memutar impeller pompa, fan atau blower, menggerakan kompresor, mengangkat bahan, dll. Motor listrik digunakan juga di rumah (mixer, bor listrik, fan angin) dan di industri. Motor listrik kadangkala disebut “kuda kerja” nya industri sebab diperkirakan bahwa motor-motor menggunakan sekitar 70% beban listrik total di industri.

Mekanisme Kerja Motor Listrik

Mekanisme kerja untuk seluruh jenis motor secara umum sama :

 Arus listrik dalam medan magnet akan memberikan gaya.

 Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop, yaitu pada sudut kanan medan magnet, akan mendapatkan gaya pada arah yang berlawanan.

 Pasangan gaya menghasilkan tenaga putar/ torque untuk memutar kumparan.

 Motor-motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putaran yang lebih seragam dan medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan. Dalam memahami sebuah motor, penting untuk mengerti apa yang dimaksud dengan beban motor. Beban mengacu kepada keluaran tenaga putar/ torque sesuai dengan kecepatan yang diperlukan. Beban umumnya dapat dikategorikan kedalam tiga kelompok:

 Beban torque konstan adalah beban dimana permintaan keluaran energinya bervariasi dengan kecepatan operasinya namun torque nya tidak bervariasi. Contoh beban dengan torque konstan adalah conveyors, rotary kilns, dan pompa displacement konstan.

 Beban dengan variabel torque adalah beban dengan torque yang bervariasi dengan kecepatan operasi. Contoh beban dengan variabel torque adalah pompa sentrifugal dan fan (torque bervariasi sebagai kwadrat kecepatan).

 Beban dengan energi konstan adalah beban dengan permintaan torque yang berubah dan berbanding terbalik dengan kecepatan. Contoh untuk beban dengan daya konstan adalah peralatan-peralatan mesin.

Gambar 1 Prinsip Dasar dari Kerja Motor Listrik

Jenis-jenis Motor Listrik

Motor listrik dapat dikategorikan berdasarkan pasokan input, konstruksi, dan mekanisme operainya. Berikut adalah klasifikasi jenis utama motor listrik.

Gambar 2 Klasifikasi Jenis Utama Motor Listrik

a.         Motor AC

Motor arus bolak-balik menggunakan arus listrik yang membalikkan arahnya secara teratur pada rentang waktu tertentu. Motor listrik memiliki dua buah bagian dasar listrik yaitu stator dan rotor. Stator merupakan komponen listrik statis. Rotor merupakan komponen listrik berputar untuk memutar as motor. Keuntungan utama motor DC terhadap motor AC adalah bahwa kecepatan motor AC lebih sulit dikendalikan. Untuk mengatasi kerugian ini, motor AC dapat dilengkapi dengan penggerak frekwensi variabel untuk meningkatkan kendali kecepatan sekaligus menurunkan dayanya. Motor induksi merupakan motor yang paling populer di industri karena kehandalannya dan lebih mudah perawatannya. Motor induksi AC cukup murah (harganya setengah atau kurang dari harga sebuah motor DC) dan juga memberikan rasio daya terhadap berat yang cukup tinggi (sekitar dua kali motor DC).

1) Motor Sinkron

Motor sinkron adalah motor AC, bekerja pada kecepatan tetap pada sistim frekwensi tertentu. Motor ini memerlukan arus searah (DC) untuk pembangkitan daya dan memiliki torque awal yang rendah, dan oleh karena itu motor sinkron cocok untuk penggunaan awal dengan beban rendah, seperti kompresor udara, perubahan frekwensi dan generator motor. Motor sinkron mampu untuk memperbaiki faktor daya sistim, sehingga sering digunakan pada sistem yang menggunakan banyak listrik.

Gambar 3 Motor Sinkron

Komponen utama motor sinkron adalah :

 Rotor. Perbedaan utama antara motor sinkron dengan motor induksi adalah bahwa rotor mesin sinkron berjalan pada kecepatan yang sama dengan perputaran medan magnet. Hal ini memungkinkan sebab medan magnit rotor tidak lagi terinduksi. Rotor memiliki magnet permanen atau arus DC-excited, yang dipaksa untuk mengunci pada posisi tertentu bila dihadapkan dengan medan magnet lainnya.

 Stator. Stator menghasilkan medan magnet berputar yang sebanding dengan frekwensi yang dipasok. Motor ini berputar pada kecepatan sinkron, yang diberikan oleh persamaan berikut :

Ns = 120 f / P

Dimana:

f = frekwensi dari pasokan frekwensi

P= jumlah kutub

2) Motor Induksi

Motor induksi merupakan motor yang paling umum digunakan pada berbagai peralatan industri. Popularitasnya karena rancangannya yang sederhana, murah dan mudah didapat, dan dapat langsung disambungkan ke sumber daya AC. Motor induksi memiliki dua komponen listrik utama :

 Rotor. Motor induksi menggunakan dua jenis rotor:

- Rotor kandang tupai terdiri dari batang penghantar tebal yang dilekatkan dalam petak-petak slots paralel. Batang-batang tersebut diberi hubungan pendek pada kedua ujungnya dengan alat cincin hubungan pendek.

- Lingkaran rotor yang memiliki gulungan tiga fase, lapisan ganda dan terdistribusi. Dibuat melingkar sebanyak kutub stator. Tiga fase digulungi kawat pada bagian dalamnya dan ujung yang lainnya dihubungkan ke cincin kecil yang dipasang pada batang as dengan sikat yang menempel

padanya.

 Stator. Stator dibuat dari sejumlah stampings dengan slots untuk membawa gulungan tiga fase. Gulungan ini dilingkarkan untuk sejumlah kutub yang tertentu. Gulungan diberi spasi geometri sebesar 120 derajat.

Gambar 4 Motor Induksi

Motor induksi dapat diklasifikasikan menjadi dua kelompok utama yaitu :

 Motor induksi satu fase. Motor ini hanya memiliki satu gulungan stator, beroperasi dengan pasokan daya satu fase, memiliki sebuah rotor kandang tupai, dan memerlukan sebuah alat untuk menghidupkan motornya. Sejauh ini motor ini merupakan jenis motor yang paling umum digunakan dalam peralatan rumah tangga, seperti fan angin, mesin cuci dan pengering pakaian, dan untuk penggunaan hingga 3 sampai 4 Hp.

 Motor induksi tiga fase. Medan magnet yang berputar dihasilkan oleh pasokan tiga fase yang seimbang. Motor tersebut memiliki kemampuan daya yang tinggi, dapat memiliki kandang tupai atau gulungan rotor (walaupun 90% memiliki rotor kandang tupai); dan penyalaan sendiri. Diperkirakan bahwa sekitar 70% motor di industri menggunakan jenis ini, sebagai contoh, pompa, kompresor, belt conveyor, jaringan listrik , dan grinder. Tersedia dalam ukuran 1/3 hingga ratusan Hp.

Motor DC / Arus Searah

Motor DC merupakan motor listrik yang dapat mengubah daya masukan litrik arus searah menjadi daya keluar mekanik. Motor DC/arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct-unidirectional. Motor DC digunakan pada penggunaan khusus dimana diperlukan penyalaan torsi yang tinggi atau percepatan yang tetap untuk kisaran kecepatan yang luas.

Motor DC adalah motor yang memerlukan suplai tegangan searah pada kumparan jangkar dan kumparan medan untuk diubah menjadi energi mekanik. Berdasarkan karakteristiknya, motor arus searah ini mempunyai daerah pengaturan putaran yang luas dibandingkan dengan motor arus bolak-balik, sehingga sampai sekarang masih banyak digunakan pada pabrik-pabrik yang mesin produksinya memerlukan pengaturan putaran yang luas.

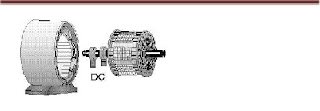

Gambar 5 Motor DC

Tiga Komponen Utama Motor DC

1.                  Kutub medan

Secara sederhana digambarkan bahwa interaksi dua kutub magnet akan menyebabkan perputaran pada motor DC. Motor DC memiliki kutub medan yang stasioner dan dinamo yang menggerakan bearing pada ruang diantara kutub medan. Motor DC sederhana memiliki dua kutub medan: kutub utara dan kutub selatan. Garis magnetik energi membesar melintasi bukaan diantara kutub-kutub dari utara ke selatan. Untuk motor yang lebih besar atau lebih komplek terdapat satu atau lebih elektromagnet. Elektromagnet menerima listrik dari sumber daya dari luar sebagai penyedia struktur medan.

2.                  Dinamo

Bila arus masuk menuju dinamo, maka arus ini akan menjadi elektromagnet. Dinamo yang berbentuk silinder, dihubungkan ke as penggerak untuk menggerakan beban. Untuk kasus motor DC yang kecil, dinamo berputar dalam medan magnet yang dibentuk oleh kutub-kutub, sampai kutub utara dan selatan magnet berganti lokasi. Jika hal ini terjadi, arusnya berbalik untuk merubah kutub-kutub utara dan selatan dinamo.

3.                  Komutator

Komponen ini terutama ditemukan dalam motor DC. Kegunaannya adalah untuk membalikan arah arus listrik dalam dinamo. Komutator juga membantu dalam transmisi arus antara dinamo dan sumber daya.

Keuntungan utama motor DC adalah sebagai pengendali kecepatan, yang tidak mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan mengatur:

• Tegangan dinamo – meningkatkan tegangan dinamo akan meningkatkan kecepatan

• Arus medan – menurunkan arus medan akan meningkatkan kecepatan.

Motor DC tersedia dalam banyak ukuran, namun penggunaannya pada umumnya dibatasi untuk beberapa penggunaan berkecepatan rendah, penggunaan daya rendah hingga sedang seperti peralatan mesin dan rolling mills, sebab sering terjadi masalah dengan perubahan arah arus listrik mekanis pada ukuran yang lebih besar. Juga, motor tersebut dibatasi hanya untuk penggunaan di area yang bersih dan tidak berbahaya sebab resiko percikan api pada sikatnya. Motor DC juga relatif mahal dibanding motor AC. Hubungan antara kecepatan, flux medan dan tegangan dinamo ditunjukkan dalam persamaan berikut:

Gaya elektromagnetik :           E = KΦN

Torsi :                                      T = KΦI

Dimana:

E     = gaya elektromagnetik yang dikembangkan pada terminal dinamo (volt)

Φ     =  flux medan yang berbanding lurus dengan arus medan

N     = kecepatan dalam RPM

T     =  torsi     elektromagnetik

I      = arus dinamo

K     = konstanta persamaan

Sebuah motor DC terdiri dari gilungan kawat (coil) yang berputar pada medan Magnet . Arus pada coil dialurkan melalui brush yang kontak langsung dengan split ring. Coil berada pada medan magnet tetap, dan gaya yang dikeluarkan oleh arus pada kawat menghasilkan torsi pada coil.

Gaya F pawa kawat dengan panjang L membawa arus listrik i pada medan magnet B adalah iLB dikali dengan sinus sudut antara B dan i. Arah dari gaya F mengikuti prinsip tangan kanan seperti diperlihatkan pada. Gaya yang diperlihatkan memiliki besaran yang sama namun dengan arah yang berbeda, sehingga gaya-gaya tersebut menghasilkan torsi.

Motor DC dalam sebuah proses produksi banyak digunakan sebagai alat produksi. Dengan fungsinya sebagai salah satu alat produksi, maka motor DC sangat perlu diamati stabilitasnya. Salah satu langkah untuk mengamati stabilitas motor adalah mengamati kecepatan motor.Untuk mengamati kecepatan motor, dapat digunakan metode telemetri, yaitu metode pengukuran kecepatan motor jarak jauh. Dengan metode ini tidak perlu berdekatan dengan motor untuk mengetahui kecepatan motor. Dengan gelombang radio, dapat digunakan sebagai media untuk mentransmisikan kecepatan motor. Sehingga kecepatan motor dapat diketahui di tempat lain tanpa menggunakan kabel.

Jenis-Jenis Motor DC/Arus Searah

a. Motor DC sumber daya terpisah/ Separately Excited

Jika arus medan dipasok dari sumber terpisah maka disebut motor DC sumber daya terpisah/separately excited.

b. Motor DC sumber daya sendiri/ Self Excited: motor shunt

Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan gulungan dinamo (A) seperti diperlihatkan dalam gambar 4. Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan dan arus dinamo.

            Gambar 6 Karakteristik Motor DC Shunt.

Berikut tentang kecepatan motor shunt (E.T.E., 1997):

• Kecepatan pada prakteknya konstan tidak tergantung pada beban (hingga torsi tertentu setelah kecepatannya berkurang, lihat Gambar 6) dan oleh karena itu cocok untuk penggunaan komersial dengan beban awal yang rendah, seperti peralatan mesin.

• Kecepatan dapat dikendalikan dengan cara memasang tahanan dalam susunan seri dengan dinamo (kecepatan berkurang) atau dengan memasang tahanan pada arus medan (kecepatan bertambah).

c. Motor DC daya sendiri: motor seri

Dalam motor seri, gulungan medan (medan shunt) dihubungkan secara seri dengan gulungan dinamo (A) seperti ditunjukkan dalam gambar 7. Oleh karena itu, arus medan sama dengan arus dinamo.

Berikut tentang kecepatan motor dc seri :

-       Kecepatan dibatasi pada 5000 RPM.

-       Harus dihindarkan menjalankan motor dc seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali.

Motor-motor seri cocok untuk penggunaan yang memerlukan torsi penyalaan awal yang tinggi, seperti derek dan alat pengangkat hoist (lihat Gambar 7).

   Gambar 7 Karakteristik Motor DC Seri.

d. Motor DC Kompon/Gabungan.

Motor Kompon DC merupakan gabungan motor seri dan shunt. Pada motor kompon, gulungan medan (medan shunt) dihubungkan secara paralel dan seri dengan gulungan dinamo (A) seperti yang ditunjukkan dalam gambar 8. Sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil. Makin tinggi persentase penggabungan (yakni persentase gulungan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini. Contoh, penggabungan 40-50% menjadikan motor ini cocok untuk alat pengangkat hoist dan derek, sedangkan motor kompon yang standar (12%) tidak cocok.

        Gambar 8 Karakteristik Motor DC Kompon.

Sumber : http://www.scribd.com/doc/33689675/Motor-Listrik
